從事碳纖維制品加工，無論你是手糊成型，還是抽真空工藝，碳纖維部件表面存在孔隙是在所難免的。不可能每一個(gè)部件都是完美的，產(chǎn)生氣泡的原因有很多的，也很難完全杜絕。下面我們簡(jiǎn)單說下，對(duì)已經(jīng)出現(xiàn)的缺陷的碳纖維部件是如何處理的。

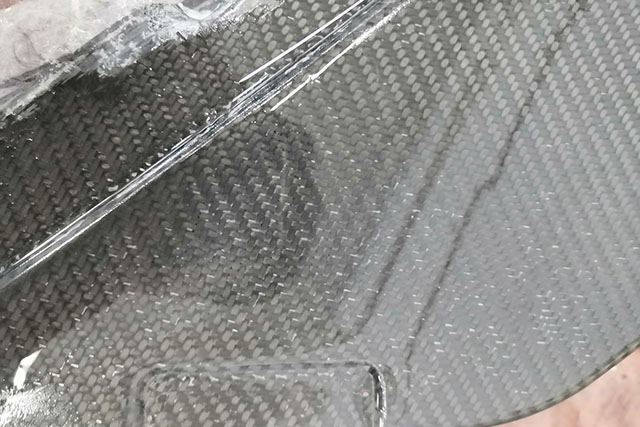

看看下圖，發(fā)白的位置都是樹脂未完全浸潤(rùn)的點(diǎn)，都是空的，因?yàn)樘祭w維自身交錯(cuò)編制的結(jié)構(gòu)，就很容易出現(xiàn)這些缺陷點(diǎn)的。

具體的處理過程如下：水磨+底涂–中涂–面涂三步處理即可。

一，砂紙水磨碳纖維制品表面孔隙、清洗并干燥處理

有白色點(diǎn)的位置，240水磨砂紙水磨到看不到為止。不推薦干磨原因是粉塵很容易進(jìn)入孔隙，極難清理出來，看起來還是白色點(diǎn)。

有人可能擔(dān)心，持續(xù)打磨會(huì)磨壞碳纖維，影響外觀。這的確會(huì)局部磨到碳纖，但是孔隙不處理，會(huì)更難看，這個(gè)你應(yīng)該更明白魚和熊掌，哪個(gè)更重要，交不了貨的產(chǎn)品，只是廢品的。

水磨到水膜能均勻掛在碳纖維部件表面為止，打磨的另一個(gè)好處是，可以去掉脫模劑殘留并增加后涂層的粘結(jié)力，清洗粉塵殘留并干燥處理。

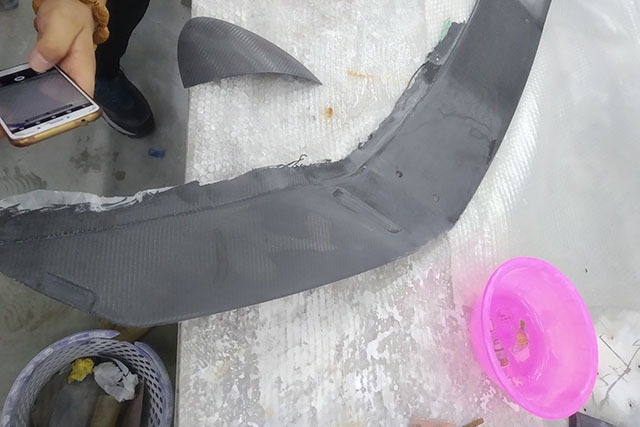

從上圖可以看到，發(fā)暗的部位就是輕微打磨到碳纖維布的位置，這對(duì)后期外觀影響不是很大，不用刻意追求完美。

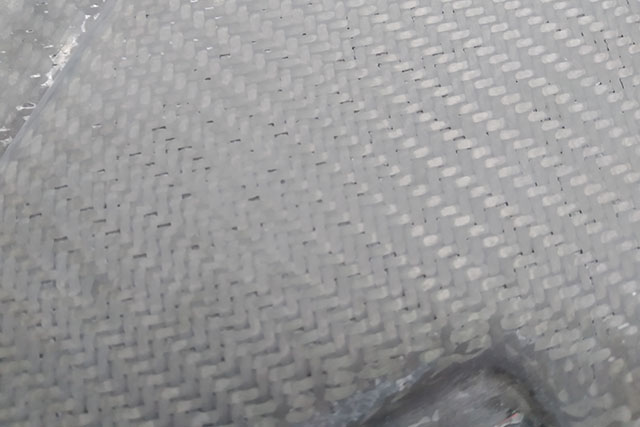

局部放大那些打磨前的白點(diǎn)，是不是看到很多孔隙。必須磨開的原因是，后涂層需要把缺膠的位置填滿，外觀才能飽滿、順眼。

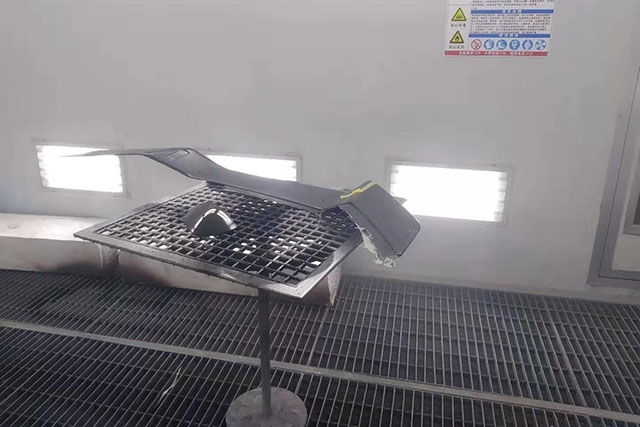

二、噴涂底涂10-15μm

噴底涂主要目的就是增加附著力，噴完底涂可以直接后續(xù)噴涂。有的人說直接噴清漆也行，我懶得解釋了，一句話：能行，不代表是最好。

三、噴涂中涂50-100μm（干膜）

有的時(shí)候噴一遍微孔是封不掉的，可以間隔15分鐘多次噴涂，直到把微孔封堵掉位置。特殊位置的氣孔，可以搭配用毛刷輔助壓入。

四、噴清漆處理20-30μm（干膜）

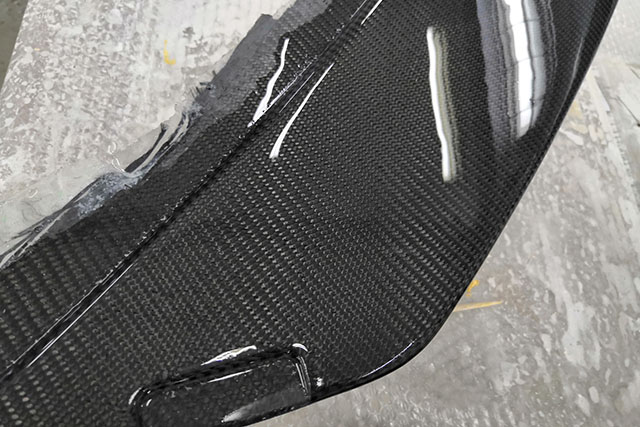

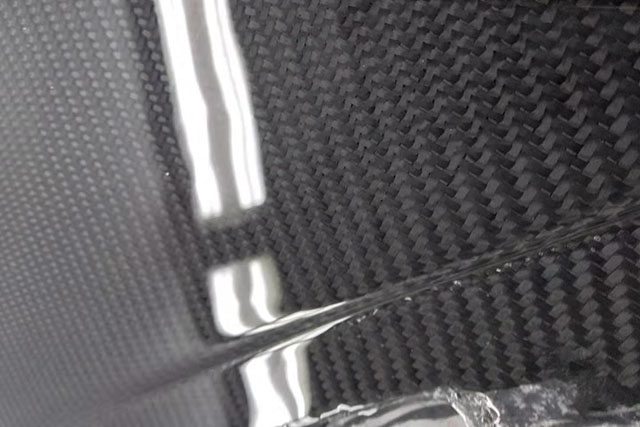

推薦噴涂2遍清漆即可，從圖中可以看到，之前微孔是完全封蓋掉的，同時(shí)碳纖維紋理也是很條理的。更高光澤及特殊要求，可以考慮清漆固化后，再次打磨并拋光處理，如圖中燈管倒影要求是看起來是筆直的情況。

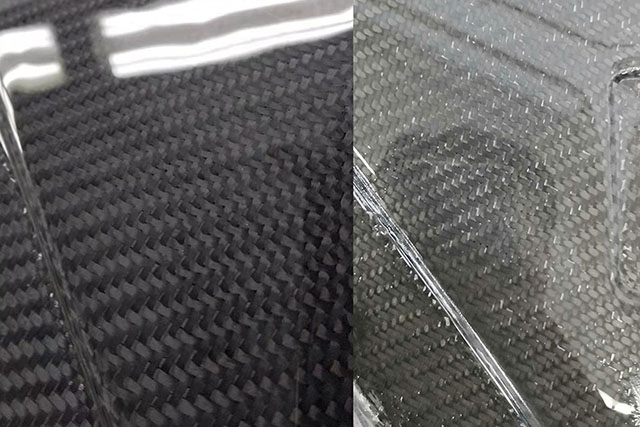

孔隙處理前后的對(duì)比直觀圖

更多的細(xì)節(jié)處理，需要每一個(gè)玻璃鋼從業(yè)者，從客戶需求和實(shí)際情況出發(fā)，針對(duì)性的來實(shí)施可行的修補(bǔ)方案。
